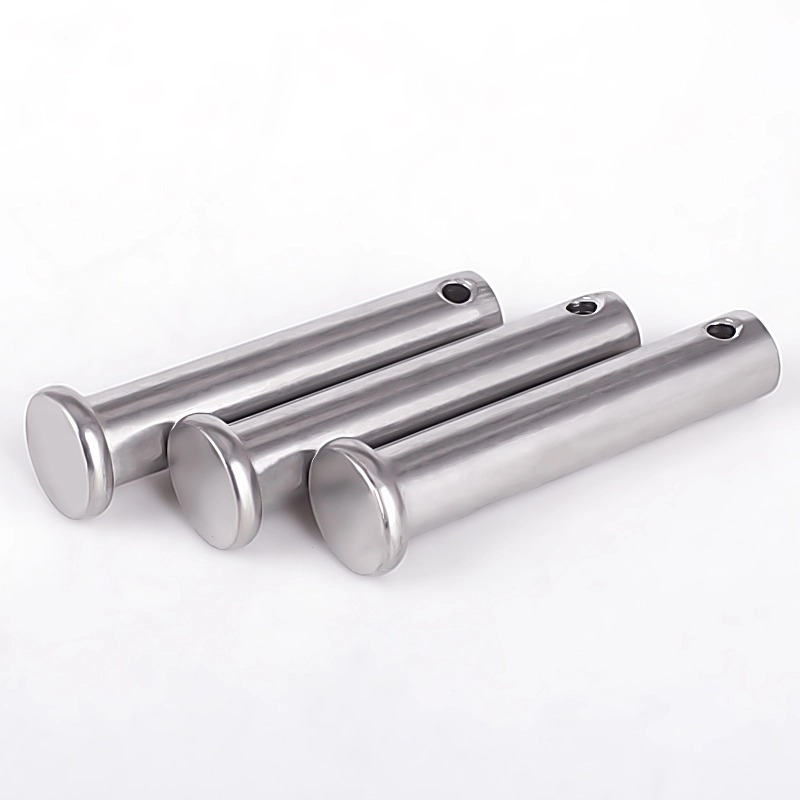

Clevis Pin para sa Mechanical Connection

Ang Clevis Pin na ito para sa Mechanical Connection, na direktang ibinebenta ng Wanluo Factory, ay isang pang-industriyang standard na cylindrical movable connection component. Pangunahing ginagamit ito para sa mga dynamic na senaryo ng pagpupulong na kinasasangkutan ng mga mechanical hinges, rotary joints, at flexible moving structures ng connecting rods. Hindi tulad ng mga nakapirming pin sa merkado na ginagamit lamang para sa static na tumpak na pagpoposisyon, ang produktong ito ay dinisenyo na may dynamic na movable connection bilang pangunahing layunin nito, partikular na inangkop sa iba't ibang mechanical joints na nangangailangan ng reciprocating rotation, angular swinging, at flexible na pagbubukas at pagsasara.

Magpadala ng Inquiry

Product Description

Kapag ang Wanluo Factory ay gumagawa ng Clevis Pins para sa mga mekanikal na koneksyon, gumagamit ito ng pinagsama-samang istraktura ng flat head at through-hole sa dulo ng buntot. Kasama ng split pin, makakamit nito ang double locking. Ang pagpupulong ay simple, ang pag-ikot ay makinis, at maaari itong maiwasan ang pag-loosening at pag-alis sa panahon ng patuloy na paggalaw ng kagamitan. Malawak itong naaangkop sa standardized na pagpupulong ng mga mekanikal na istruktura ng transmisyon, mga bahagi ng chassis ng sasakyan, kagamitang haydroliko, at iba't ibang mga movable na bahagi.

Mga pagkakaiba sa pagbebenta

1. Nakatuon sa dynamic na koneksyon sa aktibidad, na angkop para sa mga dynamic na kondisyon sa pagtatrabaho kaysa sa static na pagpoposisyon.

2. Flat head limit at tail hole locking, na nagbibigay ng dual anti-slip na proteksyon para sa higit na kaligtasan.

3. Compatible sa fork structure, na nag-aalok ng mas malakas na adaptability at mas mataas na assembly tolerance.

4. Simpleng istraktura at matibay, na may mas mababang pangmatagalang pagkasira.

5. Lubhang maraming nalalaman, angkop para sa standardized na pagpapalit ng iba't ibang kagamitang pang-industriya.

Mga Tampok ng Structural at Teknolohiya sa Paggawa

Clevis Pin para sa Mechanical Connection one-piece precision cold heading at centerless grinding forming process, na binubuo ng flat round limit head, makinis na solid cylindrical pin body at reserved tail pin hole. Ang makapal na flat head ay nagbibigay ng matatag na paglilimita sa ibabaw, na iniiwasan ang paglubog ng pin body sa mounting hole at tinitiyak ang pare-parehong flatness ng assembly. Ang integral solid pin body ay may mataas na structural rigidity at makinis na surface finish, na binabawasan ang friction resistance sa panahon ng pag-ikot ng bahagi at tinitiyak ang flexible at walang harang na mekanikal na paggalaw. Ang tumpak na nakaposisyon na butas sa buntot ay may pare-parehong siwang at makinis na panloob na dingding, perpektong tumutugma sa karaniwang mga split pin upang bumuo ng kumpletong sistema ng pag-lock ng kaligtasan. Ginawa mula sa mataas na kalidad na carbon steel, haluang metal na bakal at hindi kinakalawang na asero na materyales, ang lahat ng mga produkto ay sumasailalim sa fine finishing, deburring at standardized na anti-corrosion treatment. Tinitiyak ng mahigpit na dimensional tolerance control ang zero-jitter fit sa karaniwang mga butas ng bisagra, na may matatag na shear resistance at pangmatagalang motion fatigue resistance, na umaangkop sa mga madalas na movable assembly work condition.

Parameter ng Produkto

Item ng Parameter	Detalyadong Pagtutukoy
Pangalan ng Produkto	Clevis Pin, Flat Head Clevis Pin, Hole-Type Hinge Pin, Movable Connection Cylindrical Pin
Pamantayan ng Tagapagpaganap	DIN11023, ISO Standard, GB Standard, ANSI Standard, Custom Non-standard na Sukat
Magagamit na Materyal	45# Carbon Steel, 40Cr Alloy Steel, 304/316 Stainless Steel
Saklaw ng Sukat	Diameter 2mm-30mm, Haba 6mm-350mm buong standard na laki, customized na pin hole position at haba
Uri ng Istruktura	Flat limit head, solid cylindrical body, tail pin hole safety locking structure
Teknolohiya sa Pagproseso	Precision cold heading, centerless grinding, butas precision drilling, surface hardening at finishing
Naaangkop na Workpiece	Mga mekanikal na bisagra, clevis bracket, connecting rod, chassis ng sasakyan, hydraulic movable joints, mga bahagi ng engineering machinery
Paggamot sa Ibabaw	Galvanization (puti/kulay/itim), black oxide hardening, passivation, hindi kinakalawang na asero buli
Mga Katangiang Mekanikal	Mataas na paglaban sa paggugupit, makinis na pag-ikot, limitahan ang anti-paglubog, ligtas na anti-drop, paglaban sa pagkapagod para sa madalas na paggalaw
Paraan ng Pag-iimpake	Anti-rust inner box + export carton, moisture-proof at shockproof na packaging, pallet packing para sa maramihang mga order
Serbisyo ng Supply	Spot standard supply, non-standard customization, one-stop supporting supply na may split pins

Clevis Pin For Mechanical Connection

Nominal na Diameter d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	max=nominal na laki (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	max=nominal na laki (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min=nominal na laki (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	max	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	max	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Nominal na Sukat (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	max	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Mga Pangunahing Kalamangan at Pang-industriya na Aplikasyon

1. Propesyonal na flat head na naglilimita sa istraktura ay epektibong pinipigilan ang pin body mula sa paglubog at paglilipat sa panahon ng mataas na bilis ng pag-ikot at reciprocating paggalaw, pagpapanatili ng matatag na posisyon ng pagpupulong ng mga movable parts at pag-iwas sa mekanikal na jitter at paglihis ng koneksyon.

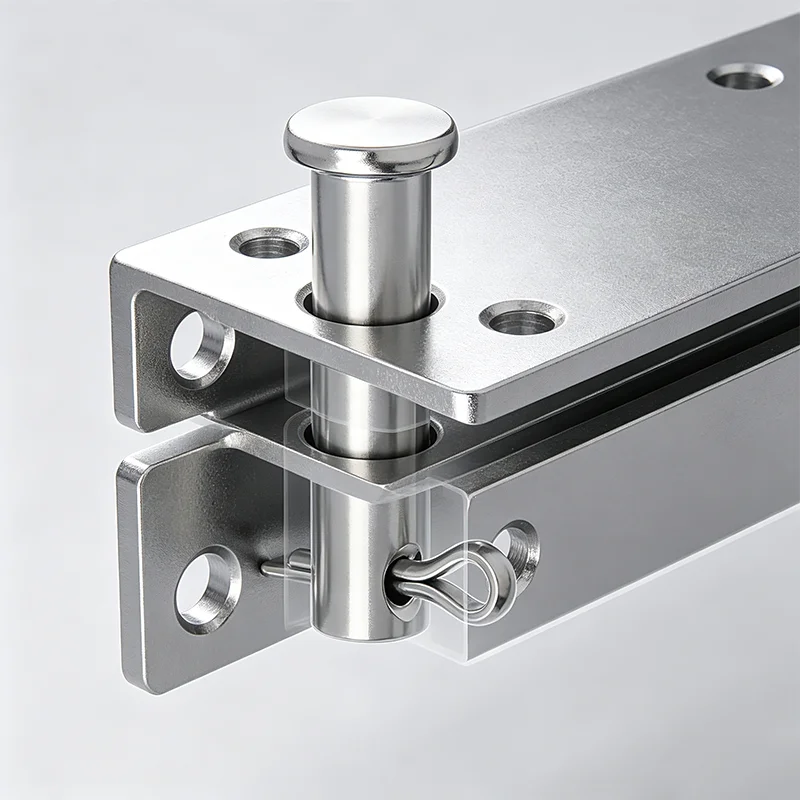

2. Tail hole locking matching design, perpektong tugma sa karaniwang split pin. Ang kumbinasyon ng clevis pin at split pin ay bumubuo ng dalawahang proteksyon sa kaligtasan, ganap na nilulutas ang panganib ng pagbagsak ng pin body na dulot ng pangmatagalang mekanikal na vibration at impact load.

3. Ang sobrang makinis na cylindrical pin body ay nagpapaliit sa assembly friction, na tinitiyak ang flexible at stable na pag-ikot ng hinge joints at movable connecting parts. Ito ay may mahusay na motion fatigue resistance, hindi madaling ma-jam o magsuot pagkatapos ng pang-matagalang madalas na operasyon.

4. Mataas na structural strength at malakas na shear resistance. Ang solid integral forming process ay nagbibigay-daan sa pin body na makayanan ang malaking lateral load at tension, na umaangkop sa mabigat na tungkulin na movable connection na mga sitwasyon ng engineering machinery at vehicle equipment.

5. Ang Clevis Pin para sa Mechanical Connection ay may malawak na hanay ng aplikasyon na may sari-sari na opsyon sa materyal, malawakang ginagamit sa mga sistema ng chassis ng sasakyan, makinarya sa agrikultura, kagamitang haydroliko, mga pasilidad ng riles, kagamitan sa automation at iba't ibang field ng koneksyon na naitataas ng mekanikal hinge.

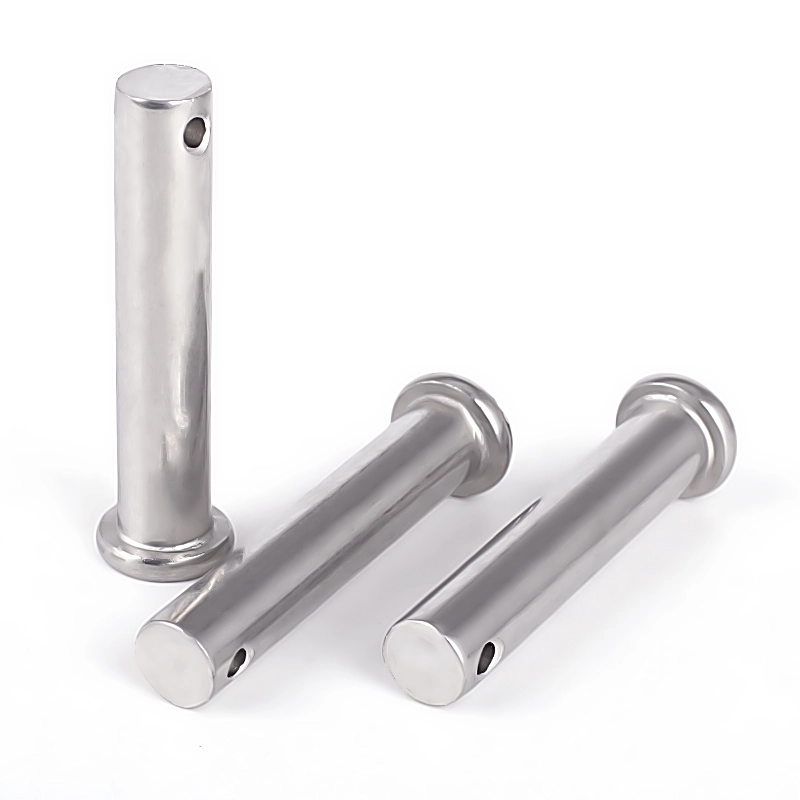

Clevis Pin For Mechanical Connection

Tunay na On-Site Application na Sitwasyon

Ang aming mga fastener at custom na metal hardware ay malawakang ginagamit sa pandaigdigang unibersal na pang-industriya na mga sitwasyon, ganap na umaangkop sa mga kumplikadong kondisyon sa pagtatrabaho:

1. Industrial mechanical equipment assembly at fixed connection

2. Construction engineering at building structure fastening

3. Port, marine at offshore engineering hoisting at pag-aayos ng tensyon

4. Bagong enerhiya, kagamitan sa automation at pag-install ng pipeline system

5. Panlabas na mataas ang kaagnasan, mahalumigmig at mataas ang pagkarga ng malupit na kapaligiran sa pagtatrabaho

6. Global wholesale retail at lokal na pamamahagi ng merkado ng hardware

Mga Hot Tags: Clevis Pin, Clevis Pin Manufacturer, Clevis Pin para sa Mechanical Connection
