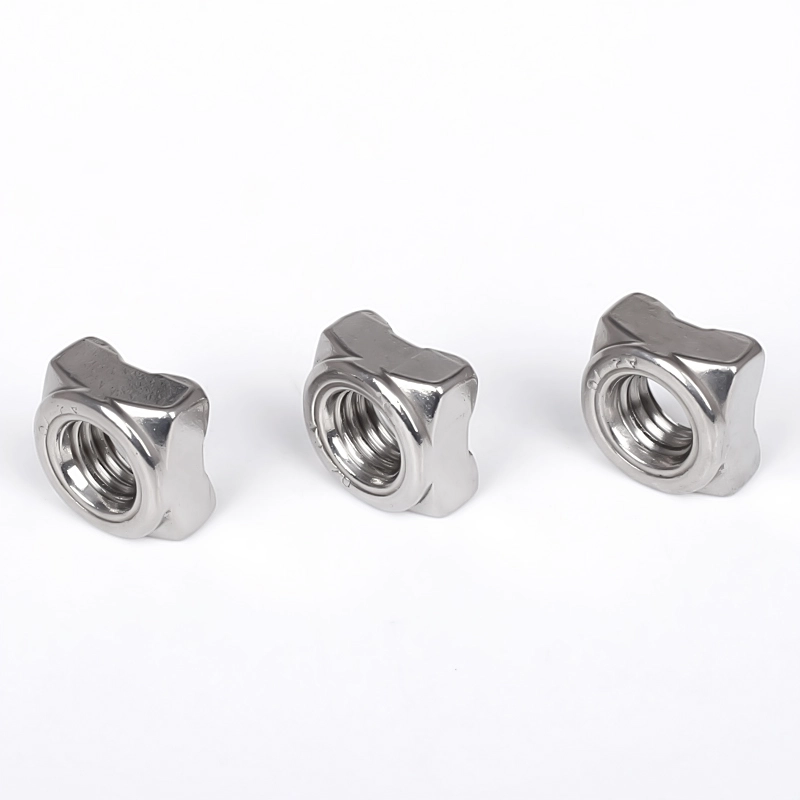

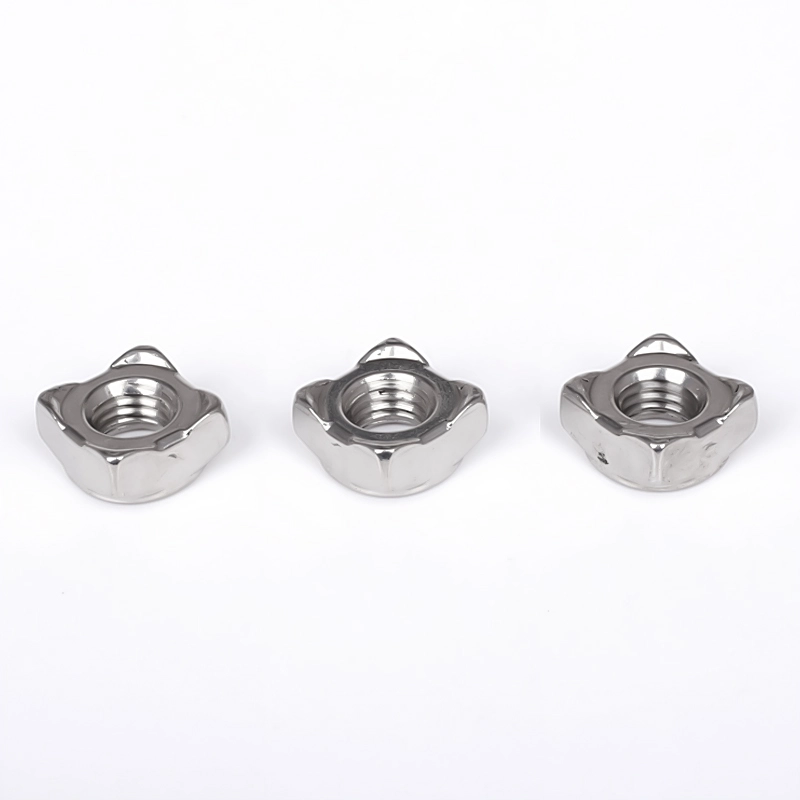

DIN 928 Square Weld Nut
Propesyonal na pinasadya para sa pre-weld fixing at integrated forming assembly, ang mataas na kalidad na DIN 928 Square Weld Nut ng Wanluo ay ginawang mahigpit ayon sa mga pamantayang pang-industriya ng Aleman. Hindi tulad ng mga nakasanayang fastening nuts na umaasa sa post-installation locking, ang seryeng ito ng weld nuts ay gumagamit ng square integrated structure na may mga tumpak na welding projection, na nagbibigay-daan sa tumpak na pagpoposisyon at spot welding fixation sa mga metal plate at profile.
Ang DIN 928 Square Weld Nut ng Wanluo supplier ay nilulutas ang mga karaniwang problema sa industriya gaya ng hindi tumpak na manual tapping, hindi matatag na nut welding offset at mababang assembly efficiency, na nagbibigay ng one-piece threaded base forming solution para sa automated na produksyon at pagproseso ng sheet metal.
Structural Design at Welding Stability

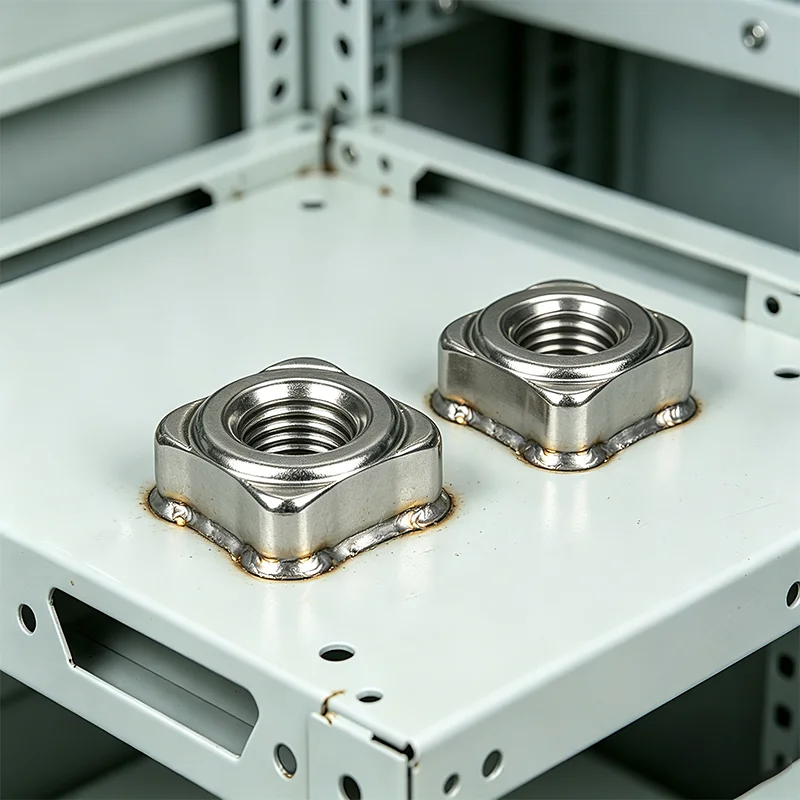

Nagtatampok ang DIN 928 Square Weld Nut ng four-sided flat positioning at integrated welding bump na disenyo. Tinitiyak ng pare-parehong welding projection ang pare-parehong antas ng pagkatunaw sa panahon ng spot welding, na bumubuo ng matatag na fusion connection sa workpiece nang walang virtual welding o desoldering. Ang standard vertical internal thread ay pinoproseso sa pamamagitan ng high-precision one-time tapping, na may kumpletong hugis ng ngipin at tumpak na tolerance, na tinitiyak ang maayos na kasunod na bolt matching assembly. Ginawa ng mataas na kalidad na hindi kinakalawang na asero na hilaw na materyales, ang produkto ay may pare-parehong metal texture, malakas na welding na may mataas na temperatura na resistensya at structural stability, at hindi mababago o maluwag ang katumpakan ng thread pagkatapos ng hinang at paglamig. Ito ay epektibong nagpapabuti sa pangkalahatang structural strength at assembly consistency ng batch production workpieces.
Parameter ng Produkto
|
Item ng Parameter |
Detalyadong Pagtutukoy |
|
Pangalan ng Produkto |
Hindi kinakalawang na Steel Square Weld Nut, DIN 928 Weld Nut |
|
Pamantayan ng Tagapagpaganap |
DIN 928, ISO Welding Fastener Standard, Custom Non-standard na Sukat |
|
Magagamit na Materyal |
304, 316L Stainless Steel, Custom High-strength Corrosion-resistant Steel |
|
Saklaw ng Sukat |
M4-M12 buong standard na laki, custom na kapal ng nut at taas ng projection |
|
Tampok na Pang-istruktura |
Square positioning body + fixed welding projection, anti-offset welding structure |
|
Paggamot sa Ibabaw |
Pag-aatsara at pagpapatahimik, walang layer ng oksido, malinis na ibabaw ng hinang |
|
Mga Katangiang Mekanikal |
Mataas na welding firmness, stable thread accuracy, walang thermal deformation |
|
Paraan ng Pag-iimpake |
Anti-collision classified packaging + export carton, pallet bulk packaging |
|
Serbisyo ng Supply |
Spot supply, non-standard customization, mixed fastener one-stop procurement |

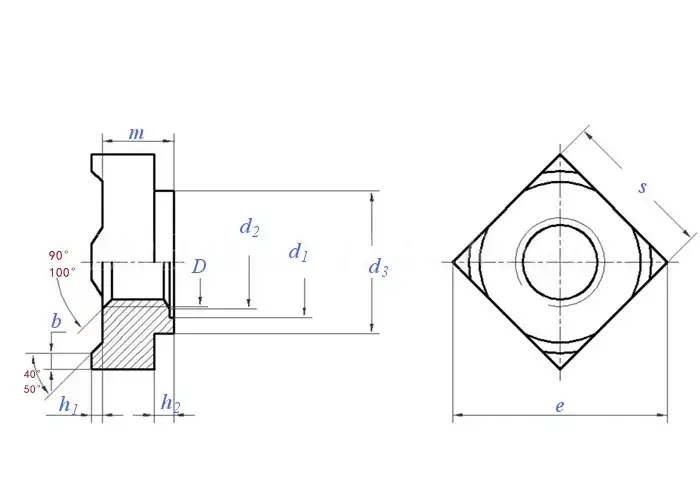

| Laki ng Thread D |
M4 | M5 | M6 | M8 | M10 | 7/16 20 UNF-2B ① | 7/16 20 UNF-2B ② | M12 | M14 | M16 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | Pitch | Coarse Thread | 0.7 | 0.8 | 1 | 1.25 | 1.5 | / | / | 1.75 | 2 | 2 |
| Fine Thread,1 | / | / | / | 1 | 1.25 | / | / | 1.25 | 1.5 | 1.5 | ||
| Fine Thread,2 | / | / | / | / | 1 | - | - | 1.5 | - | - | ||
| b | Nominal na laki | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 1.8 | 2.0 | 2.0 | 2.5 | 2.5 | |
| max | 0.95 | 1.15 | 1.25 | 1.65 | 2.0 | 2.0 | 2.2 | 2.2 | 2.7 | 2.7 | ||
| min | 0.65 | 0.85 | 1.05 | 1.35 | 1.6 | 1.6 | 1.8 | 1.8 | 2.3 | 2.3 | ||
| d1 | min=nominal na laki | 5 | 6 | 7.5 | 10 | 12.5 | 12.5 | 13.5 | 13.5 | 16.8 | 18.8 | |
| max | 5.18 | 6.18 | 7.72 | 10.22 | 12.77 | 12.77 | 13.77 | 13.77 | 17.07 | 19.13 | ||
| d2 | max | 4.2 | 5.25 | 6.3 | 8.4 | 10.5 | 11.7 | 11.7 | 12.6 | 14.7 | 16.8 | |
| d3 | min | 6.4 | 8.2 | 9.1 | 12.8 | 15.6 | 15.6 | 17.4 | 17.4 | 20.4 | 22.4 | |
| e | min | 9 | 12 | 13 | 18 | 22 | 22 | 25 | 25 | 28 | 32 | |
| h1 | Nominal na Sukat | 0.6 | 0.8 | 0.8 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | |
| max | 0.7 | 0.9 | 0.9 | 1.1 | 1.3 | 1.3 | 1.5 | 1.5 | 1.5 | 1.7 | ||
| min | 0.5 | 0.7 | 0.7 | 0.9 | 1.1 | 1.1 | 1.3 | 1.3 | 1.3 | 1.5 | ||
| h2 | min | 0.4 | 0.6 | 0.7 | 1.1 | 1.25 | 1.25 | 1.75 | 1.75 | 1.75 | 2 | |
| max | 1.3 | 1.5 | 1.8 | 2.0 | 2.2 | 2.2 | 3.0 | 3.0 | 3.2 | 4.0 | ||
| m | max=nominal na laki | 3.5 | 4.2 | 5 | 6.5 | 8 | 9 | 9 | 9.5 | 11.4 | 13 | |
| min | 3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 8.64 | 8.64 | 9.14 | 10.97 | 12.57 | ||
| s | max=nominal na laki | 7 | 9 | 10 | 14 | 17 | 17 | 19 | 19 | 22 | 24 | |
| min | 6.64 | 8.64 | 9.64 | 13.57 | 16.57 | 16.57 | 18.48 | 18.48 | 21.48 | 23.48 | ||
| bawat 1000 units=kg | 0.81 | 1.70 | 2.40 | 6.50 | 11.30 | 12.5 | 16.5 | 16.6 | 26.7 | 35.8 | ||
Pangunahing Aplikasyon at Mga Kalamangan sa Proseso
1. Napagtatanto ng pinagsama-samang disenyo ng projection ng welding ang tumpak na pagpoposisyon bago ang welding, na epektibong pumipigil sa paglihis ng nut at pag-ikot sa panahon ng hinang, lubos na nagpapabuti sa ani at pagkakapare-pareho ng mga batch workpiece.
2. Palitan ang tradisyonal na manual tapping at post-installation nuts, pasimplehin ang mga proseso ng produksyon, alisin ang thread slipping at tapping failure problem ng thin plates, at makabuluhang mapabuti ang produksyon.
3. Ang DIN 928 Square Weld Nut square limit structure ay may magandang anti-rotation effect pagkatapos ng welding at form, na may pare-parehong stress sa thread base, epektibong lumalaban sa vibration load at iniiwasan ang maluwag na koneksyon sa pangmatagalang operasyon ng kagamitan.
4. Ang hindi kinakalawang na asero na materyal ay may mahusay na mataas na temperatura na pagganap ng hinang at paglaban sa kaagnasan. Ang welding joint ay matatag nang hindi kinakalawang, na umaangkop sa mga automated na kagamitan, mga sheet metal shell at panlabas na mga bahagi ng istruktura ng metal.
5. Angkop para sa mga eksena sa pagpupulong na hindi ma-lock ng mga tradisyonal na nuts at rivet nuts. Napagtatanto nito ang permanenteng fixed thread base at malawakang ginagamit sa pagmamanupaktura ng sasakyan, mga de-koryenteng cabinet at makinarya sa engineering.
Global Logistics Service System
Nagbibigay kami ng mga full-chain na unibersal na solusyon sa logistik para sa lahat ng mga order ng produkto:
1. Maramihang Mga Paraan ng Pagpapadala : Sea freight, Air freight, International Express at Railway freight para sa iba't ibang cycle demands
2. Professional Export Packaging : Moisture-proof, rust-proof at collision-proof export carton + pallet packaging, na angkop para sa malayuang transportasyon sa karagatan
3. Pinagsama-samang Serbisyo sa Pagpapadala : Suportahan ang magkahalong pagkarga ng mga bolts, nuts, rigging parts at customized na hardware sa isang lalagyan, i-save ang iyong gastos sa logistik
4. Buong Serbisyo sa Pagsubaybay : Magbigay ng buong proseso ng pagsubaybay sa kargamento, tulong sa customs clearance at abiso sa pag-unlad ng kargamento
