Hindi kinakalawang na asero DIN 471 Panlabas na Circlip

Ang pabrika ng Wanluo na may mataas na kalidad na Stainless Steel DIN 471 External Circlip ay ginawa nang mahigpit alinsunod sa mga pamantayang pang-industriya ng German DIN, na kabilang sa precision elastic retaining fasteners na espesyal na idinisenyo para sa pag-aayos ng baras.

Magpadala ng Inquiry

Product Description

Hindi tulad ng mga washer na ginagamit para sa pressure bearing at anti-loosening, ang Stainless Steel DIN 471 External Circlip ay nagtatampok ng open elastic ring structure, na eksklusibong inilapat sa panlabas na circular groove ng umiikot at fixed shaft. Gamit ang tumpak na elastic shrinkage at reset performance, maaari itong mabilis na mai-install sa shaft groove upang matanto ang axial limit, na epektibong pinipigilan ang mga bearings, gears, sleeves at iba pang bahagi ng shaft mula sa axial sliding at pagbagsak sa panahon ng mekanikal na operasyon. Ito ay isang mahalagang standard fastener para sa mechanical transmission assembly, na nagtatampok ng madaling pag-install, mataas na katumpakan ng clamping at pangmatagalang stable na limit effect.

Core Component Design at Standardized Processing Technique

Ang DIN 471 external shaft circlips ay nagpapatibay ng mataas na kalidad na spring steel at hindi kinakalawang na asero na hilaw na materyales, na pinoproseso ng pinagsamang precision stamping, integral quenching at tempering heat treatment at edge finishing. Ang karaniwang bukas na puwang at nakalaan na mga butas sa pag-install ay perpektong tumutugma sa mga propesyonal na circlip pliers para sa mabilis na pagpupulong at pag-disassembly. Ang panloob na diameter at radian ay tiyak na naka-calibrate upang matiyak ang mahigpit na clamping fit sa karaniwang shaft grooves, walang maluwag na clamping o labis na tightening deviation. Ang pangkalahatang katawan ng singsing ay may pare-parehong kapal at mahusay na nababanat na katigasan, na may matatag na pag-urong at pag-reset ng pagganap, hindi madaling makagawa ng nababanat na pagkapagod, permanenteng pagpapapangit o bali pagkatapos ng paulit-ulit na disassembly at pang-matagalang operasyon ng vibration. Iniiwasan ng makinis na burr-free na panlabas na gilid ang mga scratching na tumutugma sa mga bahagi, at ang pangkalahatang lakas ng istruktura ay nakakatugon sa mga kinakailangan sa limitasyon sa mabigat na pagkarga ng industriya.

Parameter ng Produkto

Item ng Parameter	Detalyadong Pagtutukoy
Pangalan ng Produkto	DIN 471 External Circlip, Shaft Retaining Ring, External Snap Ring
Pamantayan ng Tagapagpaganap	DIN 471, ISO Standard, GB Standard, Custom Non-standard na Sukat
Magagamit na Materyal	304, 316L Stainless Steel, Mataas na kalidad na Spring Steel, Zinc-plated na Carbon Steel
Saklaw ng Sukat	Shaft diameter φ3mm-φ100mm full standard sizes, custom na espesyal na aperture at kapal
Uri ng Istruktura	Panlabas na bukas na nababanat na singsing, double installation hole design, shaft groove clamping type
Teknolohiya sa Pagproseso	Precision stamping, heat treatment toughening, edge deburring, elastic calibration
Naaangkop na Bagay	Mga karaniwang rotating shaft, gear shaft, bearing shaft at cylindrical shaft na bahagi
Paggamot sa Ibabaw	Pag-aatsara at pagpapatahimik / Zinc-plated / Black oxide, anti-rust at anti-corrosion
Mga Katangiang Mekanikal	Malakas na elastic toughness, anti-fatigue, anti-drop limit, stable clamping force
Paraan ng Pag-iimpake	Moisture-proof inner bag + export carton, pallet packing para sa maramihang mga order
Serbisyo ng Supply	Spot bulk supply, non-standard na pag-customize, mixed fastener one-stop procurement

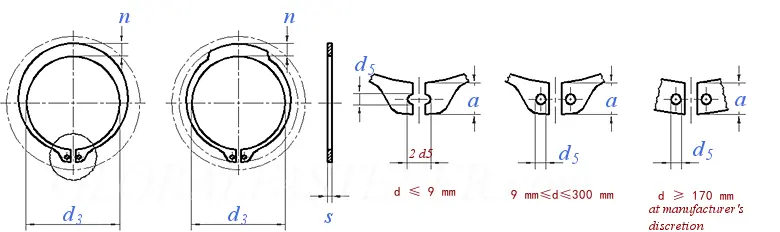

Stainless Steel Din 471 External Circlip

Nominal na Diameter d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	max	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	min	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	max	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	min	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	min	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	max	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
bawat 1000 yunit ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

Nominal na Diameter d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	max	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	min	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	min	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	max	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
bawat 1000 yunit ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

Nominal na Diameter d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	max	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	min	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	max	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	min	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	max	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
bawat 1000 yunit ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Nominal na Diameter d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	max	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	min	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	max	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	min	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	min	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	max	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
bawat 1000 yunit ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Namumukod-tanging Mga Benepisyo sa Produkto at Pangkalahatang Pagsasaayos ng Kondisyon sa Paggawa

1. Ang propesyonal na panlabas na disenyo ng pag-clamping ng baras ay ganap na tumutugma sa mga karaniwang uka ng baras, na nagbibigay ng pare-pareho at matatag na puwersa ng elastic na pang-clamping, na epektibong nililimitahan ang pag-aalis ng ehe ng mga bahagi ng baras at nilulutas ang problema ng pagkahulog ng bahagi na dulot ng vibration at pag-ikot ng kagamitan.

2. Ang high-precision integral heat treatment na proseso ay nagbibigay sa circlip ng mahusay na elastic recovery at anti-fatigue na pagganap. Ito ay nagpapanatili ng matatag na pagkalastiko pagkatapos ng paulit-ulit na pagpapalawak at pag-urong, walang pagpapahinga o pagkabigo sa panahon ng pangmatagalang high-speed na operasyon.

3. Ang mga nakalaan na double installation hole ay nakikipagtulungan sa mga espesyal na circlip pliers, na napagtatanto ang mabilis na pagpupulong at disassembly, lubhang nagpapabuti sa pagpapanatili ng kagamitan at kahusayan sa pagpapalit ng bahagi, na angkop para sa batch na pang-industriyang pagpupulong.

4. Pinoprotektahan ng burr-free smooth finishing ang mga shaft at tumutugmang bahagi mula sa scratch at abrasion sa panahon ng pag-install at pagpapatakbo, na tinitiyak ang katumpakan ng pagpupulong at buhay ng serbisyo ng mga bahagi ng transmission.

5. Maramihang mga opsyon sa paggamot sa materyal at pang-ibabaw ay umaangkop sa iba't ibang mga kapaligiran sa pagtatrabaho, na malawakang ginagamit sa mga mekanikal na kagamitan, mga bahagi ng sasakyan, mga de-koryenteng kasangkapan, mga hydraulic pneumatic na bahagi at mga automated transmission system.

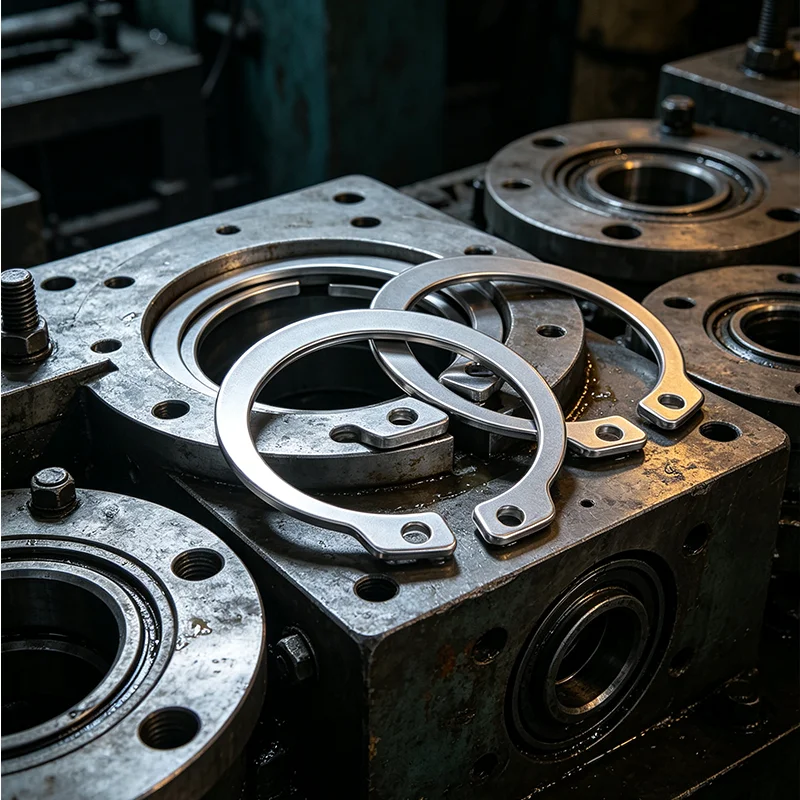

Stainless Steel Din 471 External Circlip

FAQ

Q1: Para saan ang Stainless Steel DIN 471 External Circlip?

A1: Ang DIN 471 ay isang panlabas na circlip para sa mga shaft, pangunahing naka-install sa panlabas na uka ng mga mechanical shaft upang ayusin ang mga bearings, gears, shaft sleeves at iba pang mga bahagi, na pumipigil sa axial sliding at pagbagsak, na napagtatanto ang tiyak na limitasyon ng umiikot na mga bahagi ng shaft.

Q2: Ano ang pagkakaiba sa pagitan ng DIN 471 (shaft) at DIN 472 (hole) circlips?

A2: Ang DIN 471 ay panlabas na circlip para sa pag-install ng baras, pag-clamping sa panlabas na bilog ng baras; Ang DIN 472 ay panloob na circlip para sa pag-install ng butas, pag-clamping sa panloob na dingding ng butas. Ang dalawang istruktura ay magkasalungat at hindi mapapalitan.

T3: Mawawalan ba ng elasticity ang circlip pagkatapos ng pangmatagalang paggamit?

A3: Ang aming DIN 471 circlips ay nagpatibay ng mahigpit na pagsusubo at pag-temper na paggamot, na may matatag na nababanat na pagganap at malakas na anti-fatigue na kakayahan. Sa ilalim ng karaniwang mga kondisyon sa pagtatrabaho, hindi ito magiging maluwag o hindi wasto, na tinitiyak ang pangmatagalang katatagan ng limitasyon.

Q4: Nangangailangan ba ang pag-install ng mga propesyonal na tool?

A4: Oo. Inirerekomenda na gumamit ng magkatugmang circlip pliers para sa expansion installation upang maiwasan ang artipisyal na deformation at fracture, na matiyak ang mahigpit na fit at stable na limiting effect pagkatapos ng installation.

Q5: Maaari mo bang i-customize ang mga hindi karaniwang circlip?

A5: Oo. Sinusuportahan namin ang pag-customize ng espesyal na panlabas na diameter, kapal, laki ng uka at paggamot sa ibabaw na may mataas na paglaban sa kaagnasan upang matugunan ang mga kinakailangan sa limitasyon ng mga espesyal na bahagi ng mechanical shaft.
